Boru Lazer Kesim Makinesi ile Geleneksel İmalat Yöntemleri Karşılaştırması

Geleneksel boru işleme yöntemlerinde, kesim için şerit testereler, delik açma için matkap makineleri ve bağlantı yerleri için pres makineleri kullanılıyordu. Bu yaklaşım, birden fazla makine, çok sayıda işlem adımı ve kapsamlı takım fikstürleri gerektiriyordu; bu da düşük verimliliğe ve önemli insan hatalarına yol açıyordu.

Piyasada, boru kesme, delik açma, pah kırma ve karmaşık profil işleme işlemlerini tek bir makinede gerçekleştirebilen, her şeyi bir arada sunan bir çözüme acil ihtiyaç duyuluyordu. Lazer boru kesme makinesi bu talebi karşılamak üzere geliştirildi.

Lazer Tüp İşleme Alanındaki Dört Temel Trend

(1) Kaynak Hazırlığı İçin Pah Kesimi

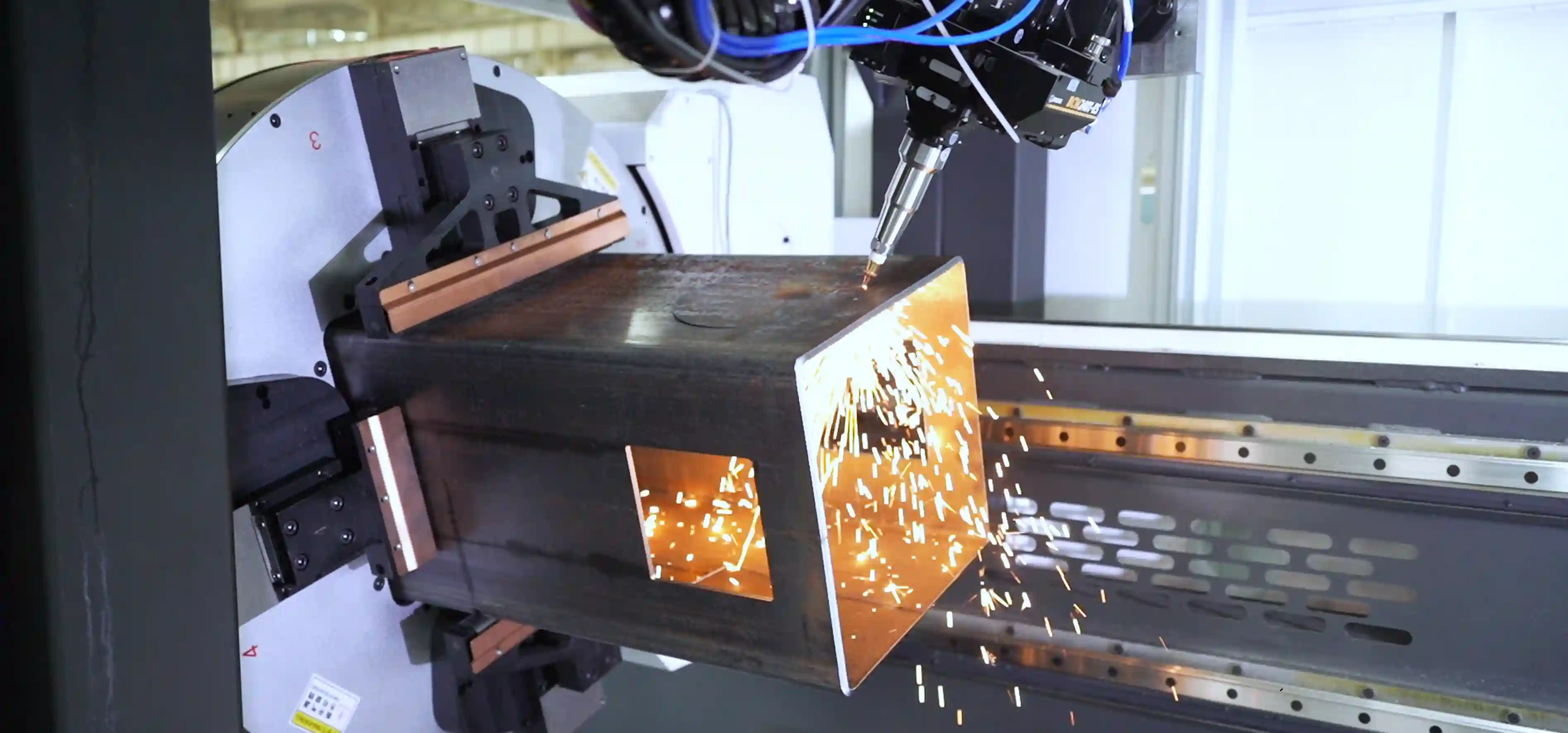

Geleneksel lazer kesim başlıkları boru duvarına dik (90°) kesim yapar. Modern yüksek performanslı sistemler, ±45°'ye kadar açılarla eğimli kesim yapabilen eğimli kesim başlıklarına sahiptir. Bu özellik, birincil kesim geçişi sırasında boru uçlarında doğrudan V, Y ve K oluklu eğimler oluşturarak, robotik veya manuel kaynak öncesinde manuel kenar hazırlığını ortadan kaldırır.

(2) Sıfır Kuyruk Teknolojisi

Standart 2 aynalı lazer boru kesme makineleri, stabiliteyi korumak için ayna çeneleri arasında minimum bir mesafe gerektirir ve bu da boru başına 100 mm ila 150 mm arasında kesilmemiş ham madde artığı bırakır. Gelişmiş 3 aynalı ve 4 aynalı metal boru lazer kesiciler, aynaların bağımsız olarak hareket etmesine ve birbirlerinin içinden geçmesine olanak tanır. Ara ayna, malzemeyi kesme bölgesine yakın tutarak lazerin borunun tüm uzunluğunu işlemesini ve artığı 30 mm'nin altına veya sıfıra indirmesini sağlar.

(3) Ağır Yapısal Profiller için Yüksek Güçlü Fiber Lazerler (12kW+)

İnce ve orta kalınlıktaki borular için 2kW ila 6kW fiber lazer boru kesme makineleri standart olmaya devam ederken, 12kW ve üzeri lazer boru kesme makineleri operatörlerin ağır hizmet tipi yapısal çelik profilleri işlemesine olanak tanır.

(4) Otomatik Yükleme ve Boşaltma Sistemleri

Yüksek hızlı fiber lazerlerin tam kapasiteyle çalışabilmesi için otomatik malzeme taşıma sistemlerine ihtiyaç duyulmaktadır. Otomatik yükleyiciler, 3-5 tona kadar ham boruyu taşıyabilir, ölçüm yapabilir, tek tek boruları ayırabilir ve operatör müdahalesi olmadan aynalara besleyebilir.

Lazer Boru Kesici Ne Kadar Maliyetlidir?

Fiber lazer boru kesme makinelerinin fiyatları, lazer gücü, boru kapasitesi, otomasyon seviyesi ve sac metal işleme özelliğinin olup olmamasına bağlı olarak önemli ölçüde değişiklik gösterir. Aore Laser, lazer kesme makineleri, lazer kaynak makineleri ve pres frenleri konusunda profesyonel bir üreticidir ve özel işleme ihtiyaçlarınızı karşılayacak şekilde makineleri özelleştirebilir.

İşletmeniz İçin Doğru Lazer Boru Kesme Makinesini Nasıl Seçersiniz?

Boru malzemeleri için doğru lazer kesim makinesini seçmek için mevcut üretim ihtiyaçlarınızı ve beklenen büyümeyi değerlendirmeniz gerekir. Ekipman özelliklerine ilişkin seçeneklerinizi daraltmak için bu üç adımlı karar verme sürecini kullanın.

Soru 1: En sık hangi malzemeleri işlemeniz gerekiyor?

Malzeme türü, lazer kaynağı seçimini, yardımcı gaz konfigürasyonunu ve toz toplama sistemini belirler:

• Karbon Çeliği (Yumuşak Çelik): Kalın duvarlı işleme için oksijen yardımcı gazı, ince duvarlı yüksek hızlı kesim için ise yüksek basınçlı hava/azot karışımı kullanılarak en iyi şekilde kesilir.

• Paslanmaz Çelik: Kenar oksidasyonunu önlemek ve temiz, kaynak yapmaya hazır kesimler sağlamak için yüksek basınçlı nitrojen desteği gerektirir.

• Alüminyum ve Bakır Alaşımları: Yüksek yansıtıcı özelliğe sahip demir dışı malzemeler, optik hasarı önlemek için geri yansıma koruma modülleriyle donatılmış lazer kaynakları gerektirir. Yüksek basınçlı nitrojen veya sıkıştırılmış hava kullanımı zorunludur.

Soru 2: Maksimum Boru Boyutlarınız ve Duvar Kalınlıklarınız Nelerdir?

Makine kapasitesi, maksimum dış çap (OD), maksimum parça uzunluğu ve duvar kalınlığı ile tanımlanır. Profil aralığınızı doğru makine özellikleriyle eşleştirmek, yetersiz güç veya aşırı harcamayı önler:

• Standart Işık Tüpleri (φ10 mm - 120 mm, Duvar Kalınlığı ≤3 mm): 1,5 kW ila 3 kW'lık bir makine, hızlı dönüş hızları ve yüksek ivme sağlar.

• Orta Boy Endüstriyel Borular (φ20 mm - 220 mm, Duvar Kalınlığı 3 mm - 8 mm): 3kW ila 6kW lazer kaynağı, ağır hizmet tipi bir tutucu yatakla birleşerek çok yönlülük ve hızı dengeler.

• Ağır Yapısal Profiller (φ220 mm} - 350 mm+, Duvar Kalınlığı >10 mm}): 6kW ila 12kW+ güç seçenekleri, ağır hizmet tipi pnömatik mandrenler ve dönüş sırasında borunun sarkmasını önlemek için çok noktalı servo destek makaraları gerektirir.

Soru 3: Sadece lazerle tüp kesme işlemi yapan bir makine mi yoksa hem levha hem de tüp kesme işlevi gören bir makine mi tercih etmelisiniz?

Atölye düzeni ve verimlilik hedefleri açısından, tek bir makine ile kombine sistem arasındaki operasyonel avantaj ve dezavantajları anlamak çok önemlidir:

Boru Lazer Kesim Makinesi

• Artıları: Daha yüksek mandren dönüş hızları (120 RPM'ye kadar), tam otomasyon desteği (paket yükleyiciler), 3/4 mandrenli sıfır kuyruk sistemlerinin mevcudiyeti ve üstün ergonomik malzeme boşaltma.

• Dezavantajları: Düz metal levhaları kesemez.

• En uygun kullanım alanları: Boru imalatına odaklanmış atölyeler, yapısal çelik atölyeleri ve yüksek hacimli OEM'ler.

Kombine Sac ve Boru Lazer Kesim Makinesi

Yardımcı yan tarafa monte edilmiş döner ayna ekseni ile donatılmış standart bir düz yataklı lazer yazıcı.

• Avantajları: Hem düz levhaları hem de temel boruları tek bir makine gövdesinde işler; ilk yatırım maliyetini düşürür ve atölye alanından tasarruf sağlar.

• Dezavantajları: Daha düşük dönüş hızları, manuel boru yükleme, sac ve boru modları arasında daha uzun kurulum geçiş süreleri ve daha yüksek malzeme artığı.

• En uygun kullanım alanı: Boru işleme işlemlerinin toplam iş yükünün %20-30'undan daha azını oluşturduğu genel atölyeler.

Endüstriyel Lazer Boru Kesicilerin Sektörel Uygulamaları

Otomotiv ve Ulaşım

Üreticiler, şasi çerçeveleri, egzoz sistemleri, devrilme kafesleri ve elektrikli araç (EV) batarya paketi muhafazaları üretmek için metal lazer boru kesiciler kullanmaktadır. Hassas kesimler, robotik kaynak işleminden önce sıkı bir uyum sağlar.

Yapısal Çelik ve Bina İnşaatı

Mimari kirişler, yaya köprüleri ve ticari iskelet sistemlerinde, yüksek güçlü tüp lazerler, yavaş şerit testere ve kaynak makinesiyle kesme işlemlerinin yerini alarak, karmaşık kesişen bağlantıları doğrudan yapısal kolonlar ve ağır kirişler üzerine keser.

Fitness Ekipmanları ve Metal Mobilyalar

Metal mobilyalar ve spor ekipmanlarında çapak oluşmayan estetik kesimler gereklidir. Yüksek hızlı fiber lazerler, yuvarlak ve oval profillere yuvalar, delikler ve birbirine kenetlenen bağlantılar açarak, kaynak işleminden önce bileşenlerin kolayca bir araya gelmesini sağlar.

Aore'nin Lazer Boru Kesme Makinesini Neden Seçmelisiniz?

Aore Laser Technology Co., Ltd., endüstriyel fiber lazer makinelerinin doğrudan üreticisidir. Her makineyi Çin'in Shandong şehrindeki kendi üretim tesisimizde tasarlıyor, üretiyor ve test ediyoruz. Aracılar olmadan doğrudan satış yaparak, size fabrika fiyatları, sıkı kalite kontrolü ve tam üretici desteği sunuyoruz.

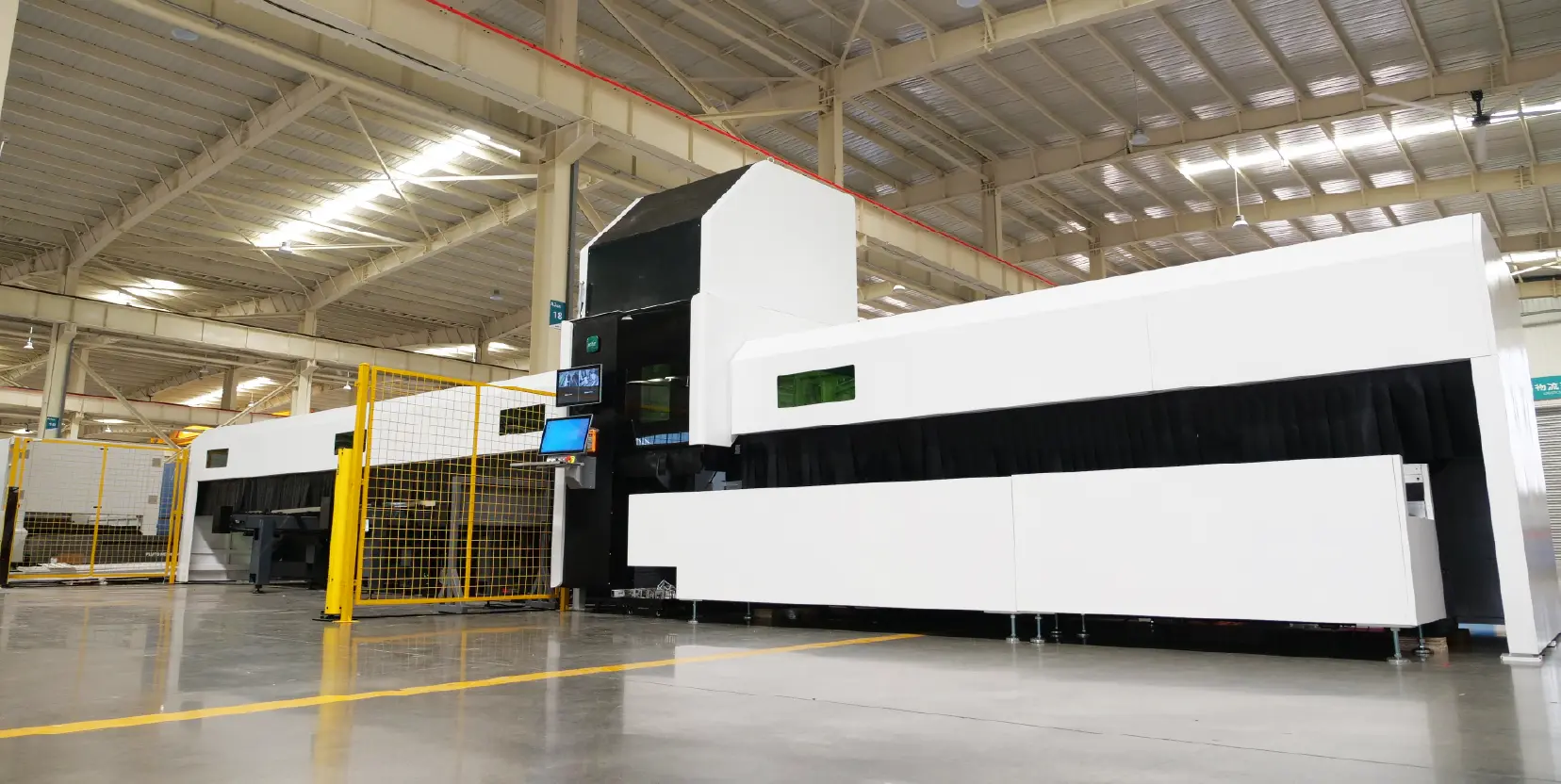

V36 Tam Kapalı Lazer Boru Kesme Makinesinin Avantajları:

(1) Geniş Profil Aralığı ve Yüksek Yük Kapasitesi

⌀15 mm ile ⌀240 mm arasındaki boru çaplarını, tek boruda 300 kg'a kadar yük taşıma kapasitesiyle işleyebilir. İsteğe bağlı 3D pah kırma sistemi ile yuvarlak, kare, kanallı çelik, köşebent ve H/I kirişleri kolayca keser.

(2) Ağır Hizmet Tipi Mandren ve Sert Sıkıştırma

Çapraz sıkıştırma çeneleri basıncı eşit şekilde dağıtarak boruları merkezde tutar ve hizalama hatalarını ortadan kaldırır. Sağlam döküm yapısı ve dahili dişli tahrik sistemi ile ±0,05 mm tekrarlanabilirlik sağlar.

(3) CE Uyumlu Tam Koruma ve Temiz Çevre

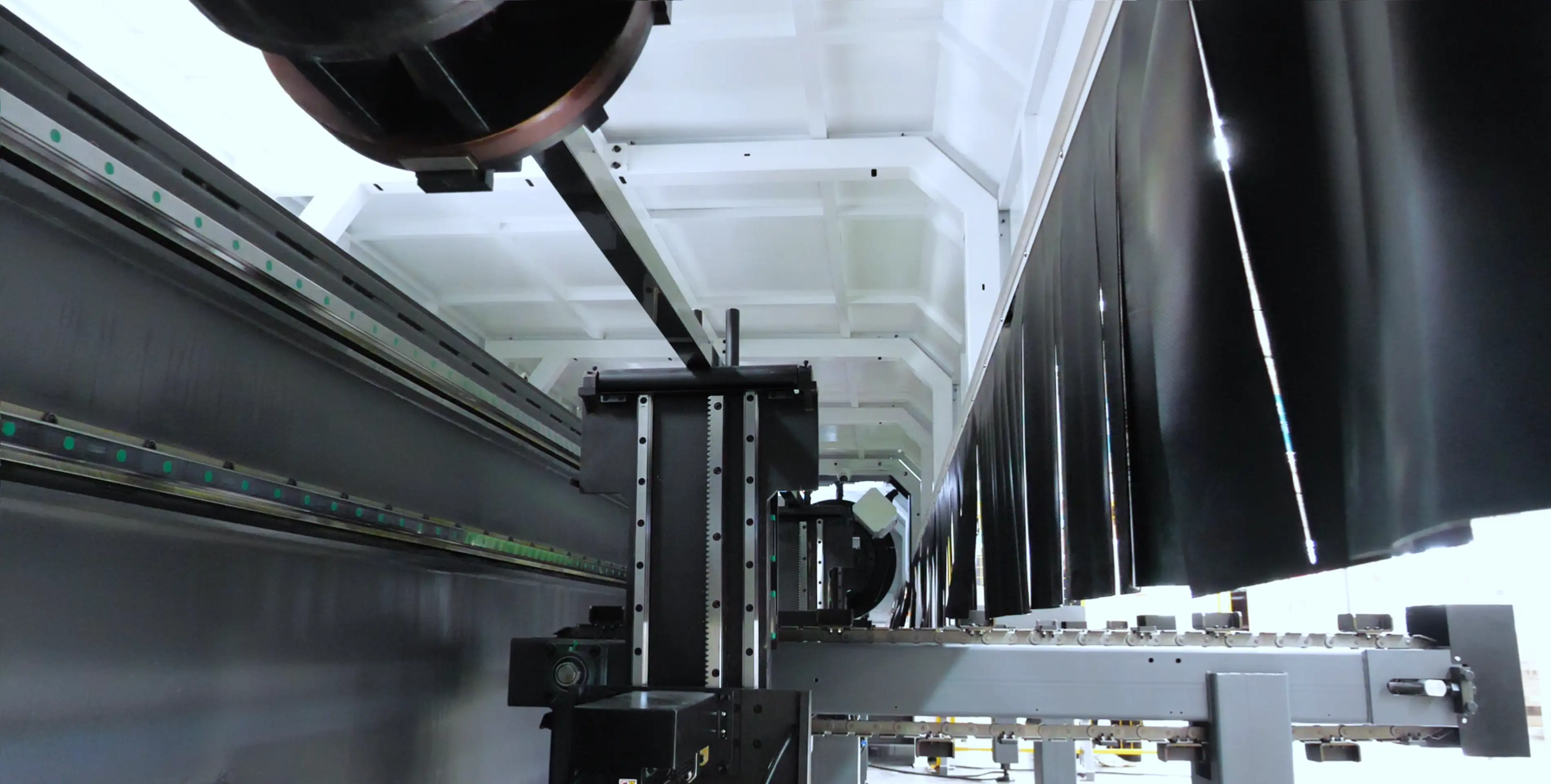

Tamamen kapalı kesim bölgesi, dumanı, cürufu ve lazer ışığını izole eder. Çift katmanlı yanmaz perdeler, emniyet kilitli kapılar (açıldığında otomatik durdurma) ve CE sertifikalı OD6+ lazer camı özelliklerine sahiptir.

(4) Fabrikadan Direkt Garanti ve Küresel Teknik Destek:

7/24 uzaktan teşhis, yerel teknik servis desteği ve hızlı yedek parça sevkiyatından yararlanarak ekipman çalışma süresini en üst düzeye çıkarın ve yatırımınızdan maksimum getiri elde edin.

Sıkça Sorulan Sorular (SSS)

• S1: Lazerle levha kesme makinesi ile lazerle boru kesme makinesi arasındaki temel fark nedir?

• Cevap: Sac lazer kesiciler düz plakalar için 2 boyutlu X/Y eksenleri boyunca hareket ederken, boru lazer kesme makinesi 3 boyutlu boruları tutmak, döndürmek ve beslemek için döner eksenler (mandrenler) içerir; bu da silindirik duvarlar boyunca çapraz kesişmeler, delikler ve pahlar gibi karmaşık kesimlere olanak tanır.

• S2: Boru lazer kesme makinesi, profil çeliği ve köşebent demirini kesebilir mi?

• Cevap: Evet, özel 3D kesim yazılımı ve uyarlanabilir aynalarla donatılmış modern çok fonksiyonlu metal lazer boru kesiciler, kanal çeliği, köşebent demiri, H-kirişler ve özel şekiller gibi açık profilleri kolayca işleyebilir.

• S3: Sıfır atık teknolojisi ne kadar hammadde tasarrufu sağlayabilir?

• Cevap: 3 veya 4 mandrenli sistemler kullanan sıfır atık teknolojisi, tüp başına atık miktarını 100-300 mm'den neredeyse 0 mm'ye düşürerek, yıllık toplam hammadde maliyetlerinde %5-15'e varan tasarruf sağlayabilir.
