7 eksenli zemin raylı kaynak robot sistemi, standart 6 eksenli mafsallı robot kolunun altına motorlu bir 7. eksen (yüksek hassasiyetli doğrusal zemin rayı) entegre eder. Çalışma yarıçapını geleneksel 2-3 metreden 10-30 metreye kadar genişleterek, ekstra uzun iş parçalarında (örneğin, yapısal çelik kirişler, vinç bomları ve vagon alt şasileri) manuel ve standart robotik kaynakta tipik olan kesit boşluğu ve kalite tutarsızlığı sorunlarını çözer. Kaynak pozisyonunda açık üst veya yan erişime sahip, bir tarafında 6 mm ile 30 mm arasında plaka kalınlığına sahip çelik bileşenler için uygundur. Çoklu istasyon senkronizasyonu ve yüksek hassasiyetli çok eksenli hareket özelliğine sahip bu sistem, kaynak verimliliğini %50-80 oranında artırarak, ağır sanayi otomasyonu için yüksek yatırım getirisi sağlayan temel bir varlık görevi görür.

1. 7 Eksenli Yer Rayı Kaynak Robotu Nedir?

Modern endüstriyel otomasyonda, standart 6 eksenli mafsallı kaynak robotları yüksek manevra kabiliyeti sunar, ancak çalışma alanları kol erişim mesafesiyle (tipik olarak 1,4 m ile 3,1 m arasında) sınırlıdır. Büyük boyutlu veya uzun ağır parçaların imalatında, tek bir 6 eksenli robot tüm kaynak yolunu tek bir kurulumda kapsayamaz.

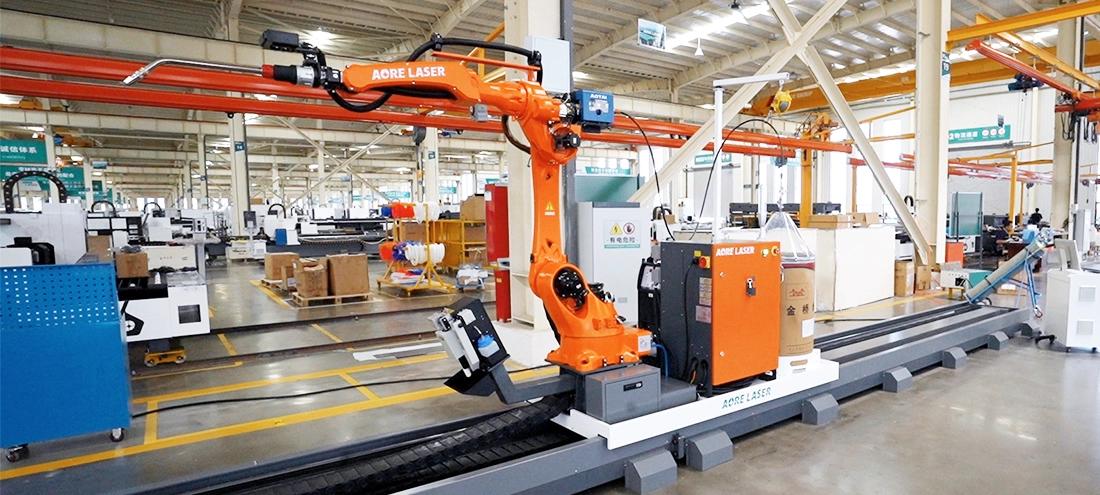

7 eksenli yer raylı kaynak robot sistemi (yer montajlı 7. eksenli doğrusal ray sistemi olarak da bilinir) bu erişim sınırlamasını ortadan kaldırır. Dört entegre modülden oluşur:

6 Eksenli Mafsallı Robot Kolu: Kaynak torçunun yönlendirilmesini, karmaşık dikiş birleştirmeyi ve hassas mikro yörünge kontrolünü gerçekleştirir.

Yer 7. Ekseni (Doğrusal Ray Sistemi): Robotun hareketli tabanı olarak görev yapar. Yüksek rijitliğe sahip kaynaklı çelik gövde, hassas doğrusal kılavuz raylar ve ağır hizmet tipi kremayer dişli tahrik sistemi ile donatılmış olup, X ekseni boyunca uzun mesafeli hareket imkanı sağlar.

Kaynak ve Uygulama Paketi: Yüksek performanslı bir kaynak güç kaynağı (MIG/MAG, TIG veya Lazer/Hibrit), otomatik bir kaynak torcu temizleme ve tel kesme istasyonu ve su soğutmalı bir kaynak torcu içerir.

Merkezi Ana Kontrol Ünitesi: 3B CAD model içe aktarma ve çevrimdışı programlamayı (OLP) destekler. Kontrol ünitesi, tek bir tıklamayla otomatik olarak takım yollarını oluşturur, kaynak dikişlerini çıkarır ve işlem parametrelerini eşleştirir. Gerçek zamanlı ark takibi, esnek operatör kullanımına olanak tanırken kaynak tutarlılığını sağlar.

2. 7 Eksenli Kaynak Robotlarının Üç Temel Avantajı

2.1. Sınırsız Uzunluk Uzatma ve Kusursuz Uzun Kaynaklar

10 metreden uzun iş parçaları için geleneksel yöntemler, manuel yeniden konumlandırmaya veya birden fazla sabit robota dayanır ve bu da ark kesintileri, cüruf kalıntıları ve kesit birleşim yerlerinde kaynaşma eksikliği gibi kaynak kusurlarına neden olur. 7 eksenli bir kaynak makinesi, tesis boyutlarına uyacak şekilde özelleştirilebilir ray uzunlukları sunarak, büyük boyutlu yapılarda sürekli, tek geçişli kaynaklar yapılmasını sağlar.

2.2. Çok İstasyonlu Paralel İş Akışı (Birden Fazla Çalışma Alanı İçin Tek Operatör)

Ekipman kullanımını en üst düzeye çıkarmak için sistem, tek bir kurulumda aynı anda birden fazla iş parçasını işleyerek kesintisiz işlem için anında kaynak yolları oluşturur:

Sıralı İstasyon Tahsisi: Doğrusal ray uzunluğunu 2-4 bağımsız çalışma bölgesine (A İstasyonu, B İstasyonu, C İstasyonu) böler.

Paralel Verimlilik: Robot A istasyonunda otomatik olarak kaynak yaparken, operatör B istasyonunda bir sonraki parçayı yükler, hizalar ve sıkıştırır.

Sıfır Makine Arıza Süresi: Manuel yükleme ve boşaltma sırasında bekleme süresini ortadan kaldırarak Genel Ekipman Verimliliğini (OEE) %85'in üzerine çıkarır.

2.3. Yüksek Hassasiyetli, Uyarlanabilir İzleme ve Otomatik Süreç Eşleştirme

Montaj Toleransı Uyarlanabilirliği: Hassas izleme, ±25 mm'ye kadar montaj toleranslarını yönetir. Çoklu tarama modları, çeşitli bağlantı geometrilerine (alın, bindirme, köşe yuvarlatma vb.) uyum sağlar.

Seyahat Hızı: 40 m/dak

Tekrarlanabilirlik: ±0,05 mm ile ±0,1 mm aralığında.

3. Peki ya Aore Lazer Kaynak Robotları ?

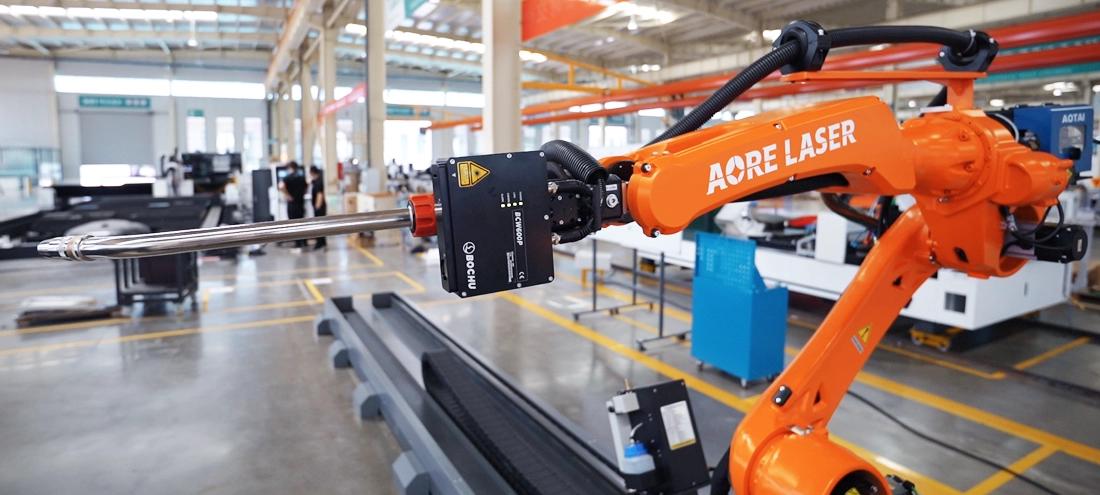

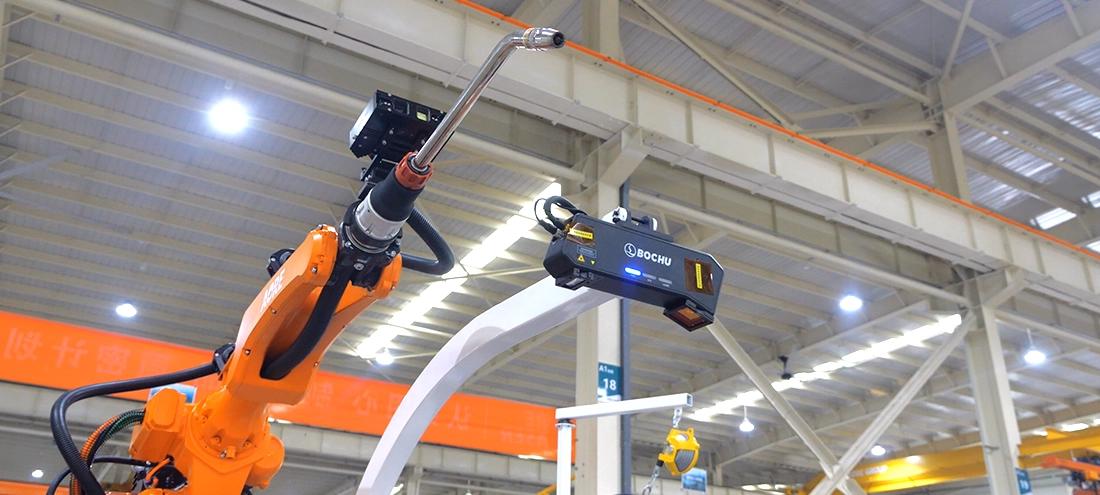

Aore Laser A-W7 akıllı iş istasyonu, Bochu'nun dikişsiz kaynak sistemi ve Bochu'nun geniş görüş alanlı kaynak dikişi bulucusu ile donatılmıştır. Tekla, SOLIDWORKS veya UG'den 3B model dosyalarını doğrudan içe aktarır, kaynak işlemi parametrelerini eşleştirir, hassas kaynak konumunu otomatik olarak belirler ve uygulama için optimize edilmiş kaynak işlemini oluşturur. Zemin raylı hareketli eksen, iş parçası uzunluğuna uyarlanabilirliği artırır ve robot, uzun dikişleri tek geçişte kaynaklamak için ray ile koordineli olarak çalışabilir.

Yüksek redüksiyon oranına sahip güçlendirilmiş bir redüktör, kontrol hassasiyetini artırır.

4. eksendeki içi boş yapı, geleneksel yapılar yerine çift açılı temaslı rulmanlar kullanarak bağlantı desteğinin rijitliğini artırır.

4 ve 6 numaralı eksenler, daha yüksek mafsal hassasiyeti için özel dişli boşluğu ayarlama mekanizmalarıyla donatılmıştır.

Bilek, daha iyi rijitlik sağlamak için U şeklinde bir yapıya dönüştürüldü.

Bilek kısmındaki özel gürültü azaltma yapısı, daha düşük çalışma gürültüsü sağlar.

Yukarıda belirtilen özellikler, uzatılmış erişimli kaynak robotunun hareket stabilitesini önemli ölçüde iyileştirirken, kısaltılmış bilek de esnekliği artırır.

4. Sıkça Sorulan Sorular (SSS)

S1: Robot kolu kaynak yaparken 7. eksen de aynı anda hareket edebilir mi?

A: Evet. 7. eksen tamamen senkronize bir servo eksen olarak çalışır. Ana kontrol ünitesi, kaynak torçunun ray boyunca hareket ederken bile, eklemle ilgili sabit bir hız ve açıyı koruması için hareket hızlarını otomatik olarak ayarlar.

S2: A-W7 kaynak robotlarının tipik konumlandırma doğruluğu nedir?

A: Helisel dişli çark tahrik sistemleri ve doğrusal kılavuzlar kullanan yüksek kaliteli A-W7 kaynak robotları, ±0,05 mm'lik tekrarlanabilirlik sunarak katı endüstriyel kaynak standartlarını tam olarak karşılamaktadır.

S3: Yerden raylı kaynak makinesi, tavan tipi portal kaynak makinesiyle nasıl karşılaştırılır?

A: 7 eksenli kaynak robotlarının kurulumu daha kolaydır, maliyetleri daha düşüktür ve yüksek stabilite sunarlar. Tavan vinçleri, zemin alanı dar olduğunda veya ağır tavan vinçlerinin engelsiz zemin erişimine ihtiyaç duyduğu durumlarda tercih edilir.

5. Özet

7 eksenli kaynak robot sistemi, standart endüstriyel robotların fiziksel erişim sınırlamalarını ortadan kaldırır. 6 eksenli bir kolu uzun mesafeli doğrusal bir tabanla birleştirerek, ağır imalatçılar tutarlı kaynak kalitesi elde edebilir, iş gücüne bağımlılığı azaltabilir ve günlük üretim çıktısını önemli ölçüde artırabilir.
